Как правильно делать соединения проводов

Правильно сделанные соединения это один из китов, на которых держится долгая и качественная служба электропроводки. Что же надо знать для того, чтобы сделанная вами проводка гарантированно прослужила долгие годы.

Не будем углубляться в дебри расчетов и выкладок, а обратимся к обыкновенному здравому смыслу. Если проводить аналогию между электрическим током и течением воды в трубах (с поправкой на скорость потока, который у эл. тока равен скорости света), то сразу станет понятен первый закон электриков – в первую очередь нарушения в электрической цепи надо искать в местах соединений. И в самом деле – в цельной трубе вода просто будет себе течь, а на изгибах и соединениях будет ударяться о препятствия. А вода, как известно, и камни точит. Продолжая аналогию, сообщу, что на предприятиях и заводах ежегодно должно быть проверено и перезатянуто каждое болтовое соединение в электрических цепях, особенно те, которые находятся под значительной нагрузкой.

Каким должно быть качественное соединение проводов?

Таким, которое беспрепятственно пропустит через себя электрический ток. Если сечение проводов, к примеру, 2,5 мм², то площадь соприкосновения соединяемых проводов, соответственно не может быть меньше означенной величины. Добиться этого просто – зачищаем для скрутки длину провода в 10 раз большую, чем его сечение (без квадрата). В данном случае – 2,5 см. На практике, конечно, никому и в голову не придет замерять площадь соприкосновении, и провода зачищаются просто на глаз.

01 (1)

Фиксация скрутки

Провода должны быть плотно сжаты между собой – не допускается даже малейший люфт скрученных концов. Если касание будет неплотным, то это место будет постоянно подвержено возникновению разрядов микромолний. Если повезет, то соединение просто «скипится», и еще немного послужит. В большинстве же случаев место это начинает очень сильно нагреваться, оплавляет изоляцию со всеми вытекающими последствиями (результат примерно такой же, как будто там зажгли спичку). Поэтому если это скрутка проводов, то разводим концы и плоскогубцами помогаем себе затянуть провода как можно туже (без фанатизма, конечно, — все таки медь это мягкий металл), если это болтовое соединение, то обязательно используем шайбу (для увеличения площади контакта) и гровер, предохраняющий контакт от послабления.

После скрутки, получившиеся примерно 2 см скрученного жмута перегибаем пополам и тщательно обжимаем плоскогубцами. Скрутка готова – можно изолировать.

02

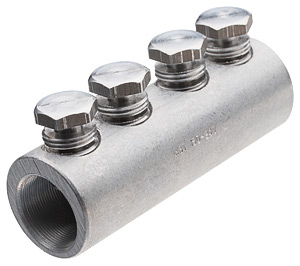

Скрутка применяется при небольших значениях поперечного сечения проводов. Если 1,5 – 6 квадратов еще можно качественно скрутить и обжать, то провод в 10 мм² уже надо соединять через болтовое соединение или через специальные муфты. В первом случае концы проводов загибаются кольцом, на болт надевается шайба, провода, еще одна шайба, и весь контакт затягивается гайкой. Во втором случае концы проводов вставляются в разные концы муфты и зажимаются болтами.

03 (2)

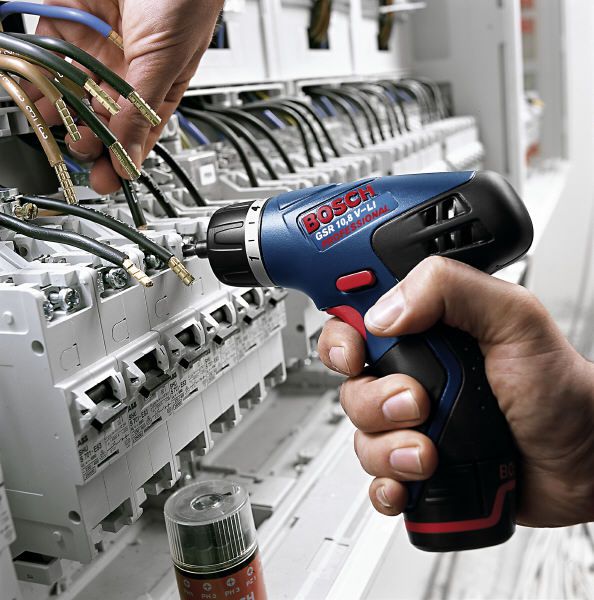

Обратите внимание! Долгое время шли споры, какой провод использовать при монтаже электропроводки – одно или многожильный (внутри изоляции одна толстая монолитная жила, или много тоненьких жилок, скрученные в одну толстую). Точного ответа вам сегодня никто не даст – можно сделать и так и так. Отметим лишь, что одножильный провод предназначен для того, чтобы его положили и не трогали, а многожильный сделан для установки еще и на движущиеся объекты. Единственная проблема, которая иногда возникает с многожильными проводами – не получается зажать всю их площадь болтом (при креплении к разъему розетки или выключателя). В таком случае на помощь приходят дополнительные оконечники, которые надеваются на зачищенный участок провода, а затем спрессовываются плоскогубцами. В результате получаем многожильный провод, с одножильным наконечником, который смело можно зажимать болтовым соединением.

04

Соединяем медь и алюминий

Любой электрик вам скажет, что соединять алюминиевый и медный провода нельзя. А если нельзя, но очень хочется/нужно… то способ есть. Почему нельзя соединять эти металлы? Потому что они имеют разную химическую активность, и в месте их соединения начинается реакция окисления, которая со временем ухудшает, а затем и разрушает контакт. А как быть, если придется делать такое соединение надолго? Выходов может быть несколько, но для бытовых условий самый простой и надежный – использовать прокладку из третьего металла. Делается это так. Зачищаем концы проводов и загибаем их кольцом. Берем болт, надеваем на него шайбу, один из проводов, еще одну щайбу, другой провод, третью шайбу, гровер, и зажимаем все это гайкой. Готово – можно изолировать и пользоваться.

оединяем медь и алюминий

Надо только внимательно смотреть за сечением проводов. Т.к. проводимость у меди лучше, то если ток течет от медного проводника к алюминиевому, то сечение последнего должно быть на порядок толще, иначе будет ситуация схожая со сваркой труб разных диаметров – в месте соединения постоянно будет перепад давления.
