Как правильно заменить проводку в квартире. Что для этого понадобится. Какие существуют ограничения и можно ли делать монтаж самостоятельно. Ответы на эти вопросы  вы найдете в данной статье.
Если намечается капитальный ремонт с перепланировкой, то придется задуматься и про такую часть работ, как замена и монтаж электропроводки в квартире. Своими руками это сделать можно в том случае, если вам не понаслышке известны такие слова как пробник, сечение провода, автоматический выключатель, искатель напряжения, болгарка и перфоратор, а также вы помните школьные лабораторные по физике на тему сборки электрических цепей.

Что представляет собой электропроводка в квартире. Это кабель, который идет к счетчику, от счетчика к автоматическим выключателям (пробкам), а затем к распределительным коробам, розеткам, выключателям и лампочкам.

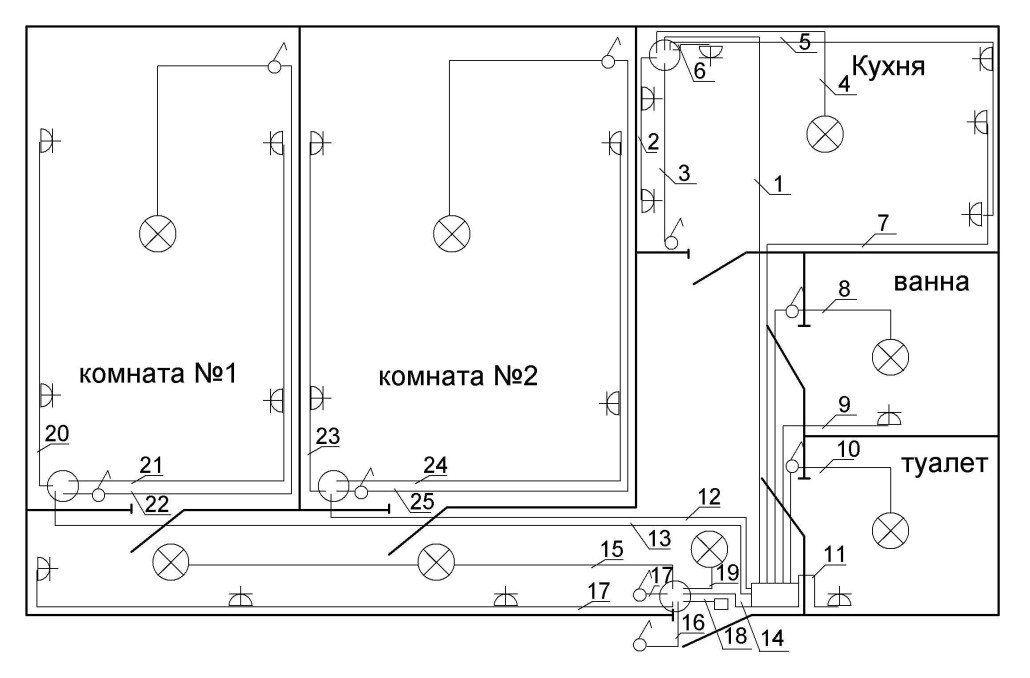

Схема проводки в квартире

Для того чтобы понимать что такое замена и монтаж всей проводки, обращаем ваше внимание на тот факт, что практически всегда провода проходят внутри стен, соответственно, для их монтажа-демонтажа необходимо в стенах штробить пазы. Дело это шумное и пыльное, а сложность этих работ зависит главным образом от материала — бетонная плита или кирпич. Задача сильно упростится, если вы будете обшивать стены гипсокартоном. В таком случае провода можно просто пустить по стенам, а затем уже заниматься отделкой.

Вторым важным фактором является цель проводимых работ. Если это монтаж, то делается он по утвержденному плану разводки кабелей в помещении, а если это замена, то все зависит от того, будут ли сделаны изменения в существующие расположения розеток и переключателей. Если все остается как было — можно работать сразу, а если планируются некоторые изменения, то необходимо согласовать свои действия с соответствующими инстанциями. Без них, кстати, в любом случае не обойтись, т.к. как минимум подключение счетчика должны проводить исключительно уполномоченные представители контролирующих органов.

Опустим беготню по инстанциям для получения разрешений на перемещение розеток и т.п., тем более что, откровенно говоря, автор статьи никогда не встречал тех, кто этим занимался (хотя очень хочется верить, что рано или поздно все будет делаться правильно). Рассмотрим сразу самый тяжелый вариант, включающий в себя все возможные виды работ — полная замена электропроводки в квартире, со сменой расположения электрофурнитуры.

Важно! Практически все неполадки, возникающие в электрических цепях, происходят на местах соединений проводов (скрутки, спайки и т.п.). Поэтому, если проводка устарела, то настоятельно не рекомендуется заменять ее частично. Тем более, что в домах которые строились еще при СССР проводка зачастую выполнена из алюминиевого провода, использование которого в помещениях сегодня признано непрактичным.

Совсем нехорошо, когда одновременно применяются как алюминиевые, так и медные провода. Связано это с тем, что в месте соединения этих двух металлов возникает реакция, которая со временем ухудшает контакт и разрушает соединение. Поэтому такой способ можно использовать только как крайний случай и ненадолго… В статье как правильно делать соединения проводов мы расскажем как, в случае необходимости, правильно сделать и такое соединение, но в любом случае, и это подтвердит любой электрик, полностью медная проводка это самый лучший бытовой вариант.
Итак – за работу.

1. Составляем план по количеству и расположению электроприборов

Это самое первое, что необходимо сделать. Тут не надо скромничать и необходимо наиболее полно представить себе какими электроприборами вы будете пользоваться сейчас или через несколько лет. Во-первых, это необходимо для предварительных расчетов сечений проводов, а во-вторых, если через пару-тройку лет вы приобретете посудомоечную машину или духовой шкаф, то это не будет поводом заново долбать стены и вести отдельную розетку, которую крайне желательно иметь для этих приборов. Ниже приводим список самых распространенных и энергоемких бытовых устройств

  1. микроволновка,
  2. холодильник,
  3. компьютер (когда одновременно работают все комплектующие, особенно на игровых моделях, потребление довольно таки высокое),
  4. электрические теплые полы,
  5. посудомоечная машина,
  6. стиральная машина,
  7. водонагреватель,
  8. кондиционер,
  9. электроплита,
  10. духовой шкаф.

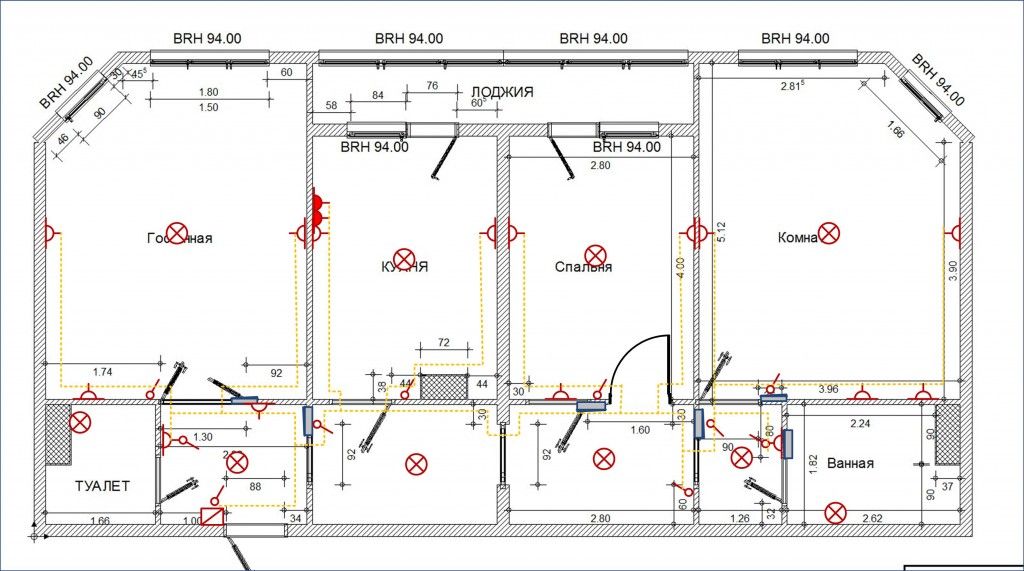

2. Наносим на план квартиры рисунок будущей проводки

Нужно это сразу по нескольким причинам. В первую очередь это поможет избежать, излишних трат на комплектующие. Во-вторых, у вас будет четкий план работы. В-третьих, если через несколько лет вы будете сверлить стены, то, как показывает практика, данный чертеж будет приятным подспорьем, которое поможет избежать короткого замыкания.

3. Имея четкий план, закупаем электрофурнитуру, провода и кабели


Важно! Рассчитывая длину проводов, всегда добавляйте некоторое количество про запас. Это упростит монтаж, а также поможет при возможной замене розеток и выключателей (при замене розетки, часть провода обычно откусывается). Плюс, обязательно учитывайте неизбежные погрешности измерений.

Также стоит учитывать тот факт, что энергопотребление в квартирах возросло в несколько раз. Раньше нередко провода прокладывались единой разводкой для всего электрооборудования и реже делили разводку на освещение и розетки. В наши дни, когда встречаются уже духовые шкафы, мощностью до 10 кВт, целесообразным становится прокладка для него отдельной линии (напоминаем, слабые места проводки это места соединений, поэтому для энергоемких приборов желательно свести их к минимуму, а в идеале — исключить.)

Далее, обращайте внимание на расположение электросчетчика. Он может находиться либо в квартире, либо на лестничной площадке. В любом случае, учитывайте кабель, который идет к счетчику, а после него к распределительному щитку внутри квартиры, от которого уже будут запитаны все приборы.
Более подробный пример расчета проводки и автоматов смотрите здесь.

Сечение проводов подбирается в зависимости от нагрузки, которая будет к ним подключена. Для линии освещения вполне хватит проводов сечением 1,5 мм², а для розеток — 2,5 мм². Более точные значения подбираются индивидуально для каждого прибора или их групп.
Если провода будут прокладываться под гипсоплитой, без штробления стен, то обязательно приобретите гофрорукав, который будет беречь провода от механических повреждений об острые края металлического профиля.

4. Следующим шагом будет отключение напряжения и извлечение старой проводки


Перед этим ответственным шагом будет нелишним с помощью искателя пометить контуры существующей схемы. Делается это для того, чтобы после отключения напряжения не забыть извлечь какой либо участок проводки. Многие правда пропускают этот шаг, ведь по правилам провода должны быть уложены под прямыми углами, что облегчает их поиск. Сам демонтаж делают все по-разному – либо обесточивают комнату за комнатой, либо отключают сразу все. Оставим порядок действий на усмотрение исполнителей. Отметим лишь, что правильным вариантом, с точки зрения техники безопасности, будет отключение всей проводки (автомат или пробка перед счетчиком), размыкание цепи (разбирается первая же скрутка кабелей за счетчиком). Если после счетчика стоят размыкающие автоматы, то просто монтируем после них розетку (работать то чем-то надо), если же после счетчика автомата нет, то ставится таковой, а после него – розетка.

5. Далее извлекаем старую проводку

Правильной очередностью будет начать работу с дальних комнат, постепенно перемещаясь к основной разводке. Вскрываются старые штробы, извлекается старая проводка. Если по каким либо причинам извлечь старые провода не представляется возможным, а новые будут вестись по другим каналам, то можно старые оставить в стене, предварительно обесточив и заизолировав их окончания. Делается это по двум причинам. Во-первых, это перестраховка на случай непредвиденного контакта с токонесущими проводами, а во-вторых – ограждение себя от так называемых токов наводки, способных передаваться бесконтактным путем.

6. Теперь приступаем к штроблению каналов под провода

Согласно нарисованного плана размечаем стену и делаем штробы под кабель, розетки и выключатели. Глубина штроб должна быть достаточной для того, чтобы полностью утопить в ней провод и замазать его шпаклевкой. Проще всего штробы будет делать, если на стене есть слой штукатурки, хотя бы 1,5 см. Сложнее будет справиться с кирпичной стеной, а самым неудобным вариантом является бетонная стена. Кроме того, что она крайне прочная сама по себе, в ней проходят полосы арматуры, что значительно усложняет весь процесс, ведь в панельных домах запрещено нарушать арматуру в несущих стенах. Делают штробы в основном перфоратором или болгаркой, на которой надет диск  с алмазным напылением. Быстрее и качественнее всего штробы специальным устройством – штроборезом. Но покупать его для разовой работы дорого, так что можно рассмотреть вариант взять штроборез напрокат. Более подробно про нюансы штробления стен смотрите здесь.

Если в квартире будут делаться стены из гипсокартона, то сначала нужно закрепить на стенах профили, а затем уже по разметке проводить через них провода в гофрорукаве.

7. Укладка кабеля

Когда штробы готовы, в них производится укладка провода, который фиксируется с помощью замазки или шпаклевки. Далее на намеченные места ставятся распределительные короба и подрозетники, заводится провод. Фиксируются также шпаклевкой.

В случае с гипсокартоном, сначала под них высверливаются отверстия, сквозь которые достается провод, а затем устанавливается сам подрозетник.

8. Следующий на очереди – распределительный щиток

В нем стоят автоматические выключатели (автоматы), от которых происходит запитка всех подключенных групп розеток и выключателей. Как правило, освещение «висит» на одном автомате, обычные розетки, на которых не предвидится больших нагрузок, на другом, а для каждого энергоемкого прибора, наподобие духового шкафа, ведется отдельная линия с отдельным автоматом. Ванная комната, кстати, тоже запитывается отдельно.

Итого имеем один основной, самый мощный автомат, а также несколько автоматов поменьше для каждой группы. В стене штробится углубление для коробки, делаются крепления, затем в нее заводятся провода и подключаются к автоматам. После этого щиток крепится на место.

9. Соединяем провода и кабели

Если соединения не делались во время монтажа, то теперь для этого самое время. Согласно приготовленной схемы, подключаем все линии и проверяем их пробником.

Важно! При прозвонке линии, к проводам не должно быть ничего подсоединено. Самая обыкновенная лампочка накаливания проводит ток от тестера и покажет в цепи короткое замыкание.

10. Последним этапом работ будет установка/подключение счетчика

Если перемещение старого счетчика не планируется, то это самый простой вариант. В таком случае работа сведется к подключению кабеля от счетчика в распределительный щит. Самый сложный вариант, это перенос счетчика из подъезда внутрь квартиры. Уже непосредственно на месте нужно выбирать, прокладывать ли новый кабель, использовать цельный старый, а возможно придется его нарастить.

Окончательное подключение должен делать исключительно квалифицированный электрик соответствующей службы, ведь на счетчике есть пломбы, нарушение которых чревато немаленьким штрафом.
