Зачем и как выполнять расчет сечения проводов и мощность автоматов при замене электропроводки

Зачем и как выполнять расчет сечения проводов и мощность автоматов при замене электропроводки

Данному вопросу уделяется незаслуженно мало внимания. В рамках данной статьи не будем разбирать какие этому причины, а просто исправим эту вопиющую несправедливость. В первую очередь посмотрим, какие могут быть последствия невыполнения этой части работы.

Электрический ток можно сравнить с движением воды в трубах. Для полной аналогии надо только представить, что вода течет со скоростью света. Если прибор потребляет больше энергии, чем могут пропустить провода, то последние будут испытывать перегрузки (в трубах поднимется давление), и они начнут нагреваться. На первых порах это незаметно, но со временем обмотка проводов от перепада температур будет приходить в негодность, утрачивать свою целостность. Теперь представьте, что в двух трубах, которые лежат рядом, лопнула оболочка и два потока воды ударили друг в друга (помним, что текут они со скоростью света и в разные стороны). Примерно то же самое происходит при коротком замыкании электропроводки. Если же взять трубы/провода большего чем требуется диаметра/сечения, то налицо выброшенные на ветер средства на их покупку.

Зачем выполнять расчет мощности предохранительных автоматов. Если мощность их меньше необходимой, то они будут выключать питание, когда этого не требуется. Если наоборот, то рискуете получить расплавленную проводку и пожар, по причине не сработавшего, или же сработавшего невовремя выключателя. Есть некоторое количество специальных формул, позволяющих совершенно точно рассчитать силу тока, возникающую в цепи при определенной нагрузке. Для наших нужд можно смело утверждать, что они не нужны, так как все готовые значения можно увидеть в соответствующих таблицах.

Сечение проводов подбирается в зависимости от нагрузки, которая будет к ним подключена. Точные значения подбираются индивидуально для каждого прибора или их групп. Сложите их мощности, добавьте контрольные 100 Ватт на каждый из них для страховки и на основании таблицы сможете узнать необходимое сечение провода.

01 (1)

Из нее совершенно очевидно, что для прокладки линии освещения будет достаточно провода сечением 1,5 мм² (если, конечно, не планируется одновременно включать более чем сорок ламп, мощностью 100 Вт). Для бытовых розеток вполне хватит провода 2,5 мм² (Даже если одновременно включить пылесос, утюг, компьютер и аудиосистему, то перегрузки быть не должно), хотя у вас, конечно, могут быть и другие планы. Теперь кухня и ванная комната. Они запитываются отдельно. Кроме того, что это гораздо удобнее, задумайтесь о том, что если к пылесосу, утюгу и компьютеру добавим бойлер, микроволновку, чайник и стиральную машину, то подбирать под все это автомат и требовать чтобы он правильно срабатывал, довольно таки проблематично.

Идеальным вариантом будет провести такие отдельные линии:

  • освещение,
  • бытовые розетки в квартире,
  • розетки на кухне,
  • линия для водонагревателя и стиральной машины,
  • духовой шкаф,
  • теплый пол,
  • кондиционер.

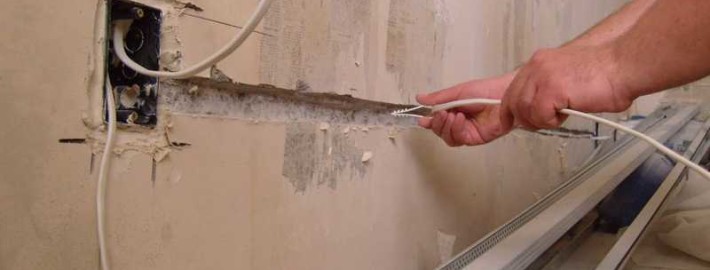

Сечение проводов смотрим в таблице, длину банально измеряем по стенам, согласно составленного заранее плана. При измерениях не забываем делать поправку на возможные неточности измерений, а также добавлять некоторое количество про запас. После монтажа подрозетника, из него должно выглядывать 15-20 см. провода. Кроме удобства монтажа в данный момент, это позволит и в будущем рассчитывать на пару теплых слов, без кавычек, от тех, кому придется эти розетки менять.

Автоматические выключатели. Подбираются по аналогичному принципу. Высчитывается суммарная мощность запитанной от него группы приборов, По той же таблице, или же по известной со школьной скамьи формуле I=P/U находим силу тока и подбираем соответствующий автомат.

Продаются автоматы в основном трех типов:

  1. Обычный автоматический выключатель. Защищает линию от короткого замыкания, плюс, может выполнять функции простого выключателя.
  2. Устройство Защитного Отключения (УЗО). Более чуткое устройство, реагирующее не на простое повышение силы тока в цепи, а измеряющее его разницу на входе-выходе – отслеживает утечку тока.
  3. Дифференциальный автомат (Дифавтомат). 2-в-1 – УЗО и простой автомат в одном корпусе. Наиболее надежный, удобный и дорогой вариант.

На этом по подбору проводки все. Хорошего и качественного вам ремонта.
