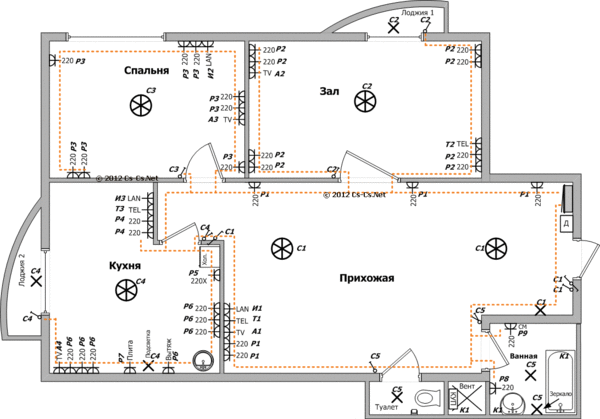

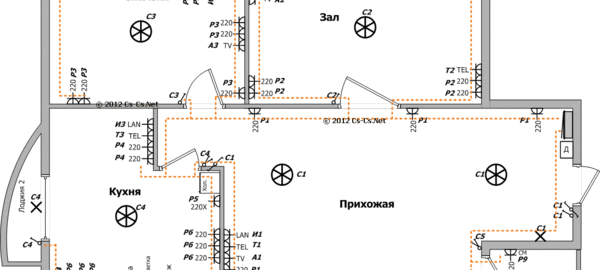

План электропроводки

План электропроводки

Разрабатывая план электропроводки в квартире, доме или хозяйственном помещении, прежде всего нужно придерживаться двух принципов: удобство и безопасность.

План электропроводки: размещение устройств

Следует учитывать, что такие электрические устройства, как розетки, выключатели и счётчики должны быть расположены в местах, доступных для ремонта и пользования. Разветвительные коробки устанавливают с учетом направления отводящих веток в удобном и доступном месте. В любом случае токоведущие части этих устройств должны быть изолированы и закрыты.

Монтировать выключатели нужно так, чтобы при открытых дверях они не перекрывались дверным полотном. Раньше было принято выключатели располагать на высоте 140-150 см от пола, теперь довольно часто их размещают в 100 см от пола. Так бывает удобнее пользоваться ими, не поднимая руки. Кроме того, такое расположение облегчает к ним доступ детей, что актуально для посещения ребёнком туалета, ванной комнаты, кухни или детской.

Количество розеток в жилом помещении, согласно противопожарным нормам, устанавливается на каждые шесть метров площади не менее одной. На кухне розеток должно быть не менее трёх. В ванных комнатах и туалетах устанавливать розетки и выключатели запрещается. Есть одно исключение: специальные розетки для фенов и электробритв, питание к которым подаётся от специально оборудованного за пределами таких помещений блока. В блоке размещен разделительный трансформатор с двойной изоляцией, через который и подаётся питание.

НЕ РАЗМЕЩАЮТ розетки рядом с заземленными трубами, раковинами, газовыми и электрическими плитами и батареями. Расстояние между ними и розетками должно быть более 50 см.

Для смежных комнат удобнее устанавливать розетки с каждой стороны стены в сквозном отверстии, параллельно подсоединив их от одного провода.

Размещение на плане электропроводки

  1. Общее правило в прокладывании линий электропроводки в помещениях: расположение всегда должно быть вертикальным или горизонтальным, и таким, чтобы всегда можно было определить, где именно они проходят. Это поможет избежать повреждения электропроводки в том случае, если понадобиться забить гвоздь или просверлить отверстие.
  2. Горизонтально провода прокладывают не ближе 5-10 см от балок и карнизов, 15-20 см от потолка и плинтуса. Вертикально – не ближе 10 см от дверных и оконных проёмов и углов помещения.
  3. Следует избегать соприкосновения электрических проводов с металлическими конструкциями. Прокладывать провод параллельно с трубой газопровода можно не ближе 40 см, а от воздействия тепла от труб отопления и горячей воды проводку нужно изолировать асбестовыми прокладками.
  4. Параллельно провода вести нужно с расстоянием более трёх миллиметров между ними, но ни в коем случае пучком или скруткой. Лучше использовать для каждого из них свой паз в пластиковом канале.
  5. Ответвления и соединения проводов выполняют только в предназначенных для этого коробках. Заземляющие и провода нулевой защиты соединятся сваркой между собой, а с электроприборами – соединениями на болтах. В заземляющую и зануляющую защитную сеть нельзя подключать выключатели и предохранители – их применение здесь может привести к несрабатыванию защиты.
  6. Соблюдение перечисленных правил безопасности при составлении плана электропроводки сетей в помещениях избавит вас от многих неприятностей и бед, поможет сохранить жизнь и работоспособность не только вашим проводам и электроприборам, но и вам. А теперь можно приступить к замене электропроводки в доме.
